Modelo de EPS ASME em Excel: baixe grátis e veja o que não pode faltar

Se você já precisou emitir uma EPS conforme ASME IX, provavelmente passou por isso: abrir um modelo herdado de outra empresa, trocar meia dúzia de campos e torcer para o inspetor do cliente não fazer perguntas. Funciona até o dia em que não funciona - e quando não funciona, o custo aparece em corpo de prova reprovado, qualificação refeita e obra parada esperando documento.

Pensando nisso, disponibilizei gratuitamente o modelo de EPS em Excel que uso nos meus trabalhos de qualificação. É um arquivo pronto para adaptar, bilíngue (português/inglês) e estruturado conforme a edição 2025 da ASME IX.

O que uma EPS precisa conter

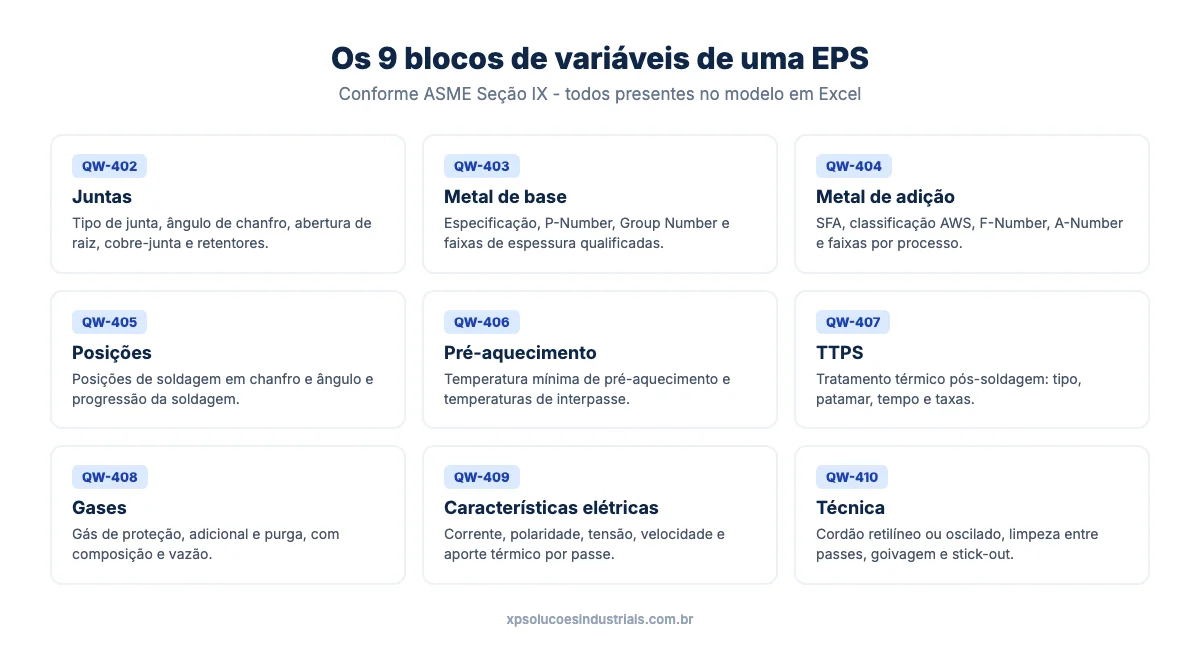

A ASME Seção IX organiza as variáveis de uma EPS em blocos, e um modelo decente precisa cobrir todos eles:

• QW-402 - Juntas: tipo de junta, ângulo de chanfro, abertura de raiz, cobre-junta e retentores.
• QW-403 - Metal de base: especificação, P-Number, Group Number e faixas de espessura qualificadas em chanfro e em ângulo.
• QW-404 - Metal de adição: SFA, classificação AWS, F-Number, A-Number, forma do consumível e faixas de espessura por processo.
• QW-405 - Posições: posições de soldagem e progressão (ascendente ou descendente).
• QW-406 - Pré-aquecimento: temperatura mínima de pré-aquecimento e temperaturas de interpasse.
• QW-407 - Tratamento térmico pós-soldagem: tipo, patamar, tempo e taxas de aquecimento e resfriamento.
• QW-408 - Gases: gás de proteção, gás adicional e purga, com composição e vazão.
• QW-409 - Características elétricas: corrente, polaridade, tensão, velocidade e aporte térmico por passe.
• QW-410 - Técnica: cordão retilíneo ou oscilado, limpeza entre passes, goivagem, stick-out, passe único ou múltiplo.

Se o modelo que você usa hoje não tem campo para alguma dessas variáveis, ele está incompleto. E variável essencial faltando é exatamente o tipo de coisa que um auditor experiente encontra em cinco minutos.

O que vem no modelo

O arquivo que estou disponibilizando não é uma folha em branco. Ele já vem:

• Com todos os blocos QW-402 a QW-410 organizados no layout clássico de EPS, em uma única folha pronta para impressão;
• Bilíngue, com cada campo em português e inglês - útil para quem exporta ou atende cliente estrangeiro;
• Preenchido com um exemplo real de soldagem combinada GTAW + FCAW em aço P-No. 1, com raiz em TIG e enchimento em arame tubular, incluindo faixas de corrente, tensão e velocidade por passe;
• Com cabeçalho de controle de documento: número da EPS, revisão, folha e a RQPS de suporte;
• Com campos de assinatura para o Inspetor de Soldagem Nível 2, o Controle de Qualidade e o cliente.

O exemplo preenchido é proposital. Já vi muita gente travar não por falta de conhecimento da norma, mas por nunca ter visto uma EPS completa de verdade - saber o que escrever num campo como “método de goivagem” fica bem mais fácil com uma referência na frente.

Um aviso honesto antes de usar

Modelo nenhum substitui o trabalho de engenharia. Os valores que estão no arquivo são de um caso específico: outro material, outro processo ou outra espessura pedem outra análise de variáveis. E uma EPS só tem valor quando está suportada por uma RQPS - o registro dos ensaios que provam que aquele procedimento funciona.

Use o modelo como ponto de partida e como checklist do que não pode faltar. Não use como atalho para pular a qualificação.

Como receber o modelo

O download é gratuito. Preencha o formulário abaixo com seu e-mail que eu envio o arquivo:

→ Quero receber o modelo de EPS em Excel

Quer aprender a montar a EPS do zero?

O modelo resolve a formatação. O que ele não resolve é a decisão técnica por trás de cada campo: qual P-Number usar, quando o Group Number importa, como definir as faixas de parâmetros para qualificar a espessura que a sua produção precisa.

É exatamente isso que ensino no curso Elaboração de EPS - ASME IX (ed. 2025): 8 módulos que vão dos fundamentos da norma até a montagem da RQPS e dos documentos do databook. Quem entra na lista de prioridade é avisado primeiro da abertura da turma.

E se a sua empresa precisa de procedimento qualificado agora, sem esperar curso, a XP também elabora e qualifica EPS como serviço.
