Processo de soldagem TIG dupla fusão

O que é TIG Dupla Fusão?

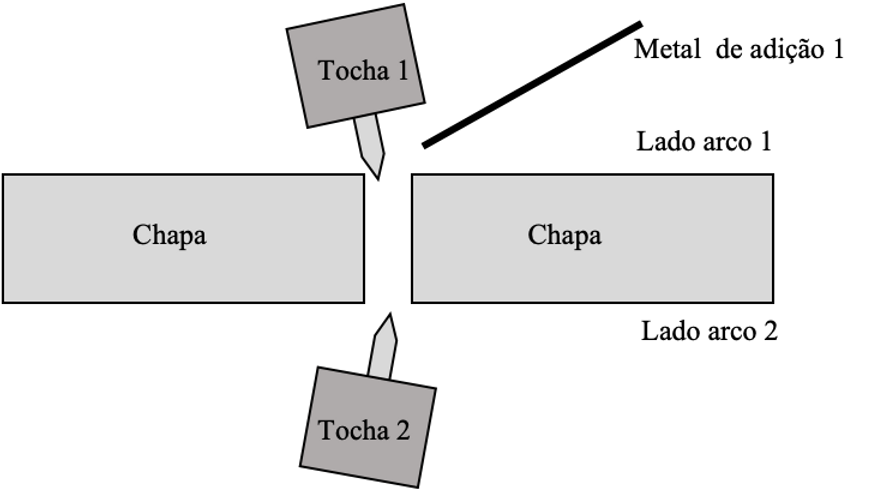

O processo de soldagem TIG dupla fusão, ou GTAW-DF é uma variação do processo TIG (GTAW) no qual a soldagem é performada com a combinação de dois arcos elétricos em uma mesma poça de fusão, sendo um localizado em um lado da chapa (arco 1) e o segundo arco aberto pelo lado oposto da chapa (arco 2). Por este motivo os profissionais da soldagem que iniciaram este processo usaram a terminologia “Dupla fusão” ou em outros países como Synchronized TIG Welding (Soldagem TIG sincronizada). A representação do processo esta ilustrada na figura abaixo:

Características de cada arco elétrico

Arco 1:

• Primeiramente Inicia-se a soldagem pela ignição deste arco elétrico de um lado do chanfro;
• Neste arco o processo de soldagem é com metal de adição (heterogêneo);
• O objetivo deste processo é soldar conforme o processo convencional (GTAW), formando a poça de fusão através da fusão do metal de base e metal de adição e fazer o acabamento neste lado da chapa.

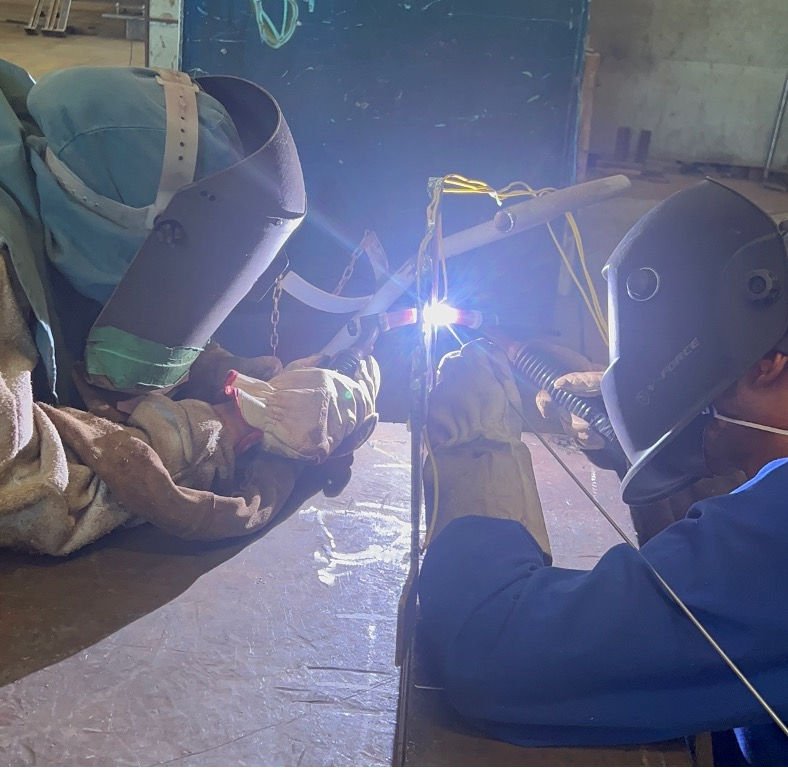

Arco 2:

• Após a ignição do arco 1, este arco é aberto juntamente com a poça de fusão do lado oposto do arco 1;
• Neste arco o processo de soldagem é sem metal de adição (autógeno), também denominado por “caldeamento”;
• O objetivo deste processo é caldear a poça de fusão pelo lado oposto, o qual tem um efeito de puxar a poça para o sentido da tocha do arco 2, aumentando significativamente a penetração da junta;
• Para soldagem de aços inoxidáveis, este segundo arco também protege a poça de fusão contra oxidação, servindo de purga.

Comparação com TIG convencional

Comparando o processo GTAW convencional com o GTAW-DF na soldagem de uma junta de 6mm de espessura, o GTAW necessita de chanfro em V, ou em X, com abertura de 3,2mm para ter acesso do metal de adição, onde serão necessários de pelo menos 3 passes para a soldagem completa da junta. No processo GTAW-DF, não requer chanfro para esta espessura, necessitando somente de 3,2mm de abertura de raiz e então a junta é soldada com apenas 1 passe, conforme podemos nas figuras a seguir:

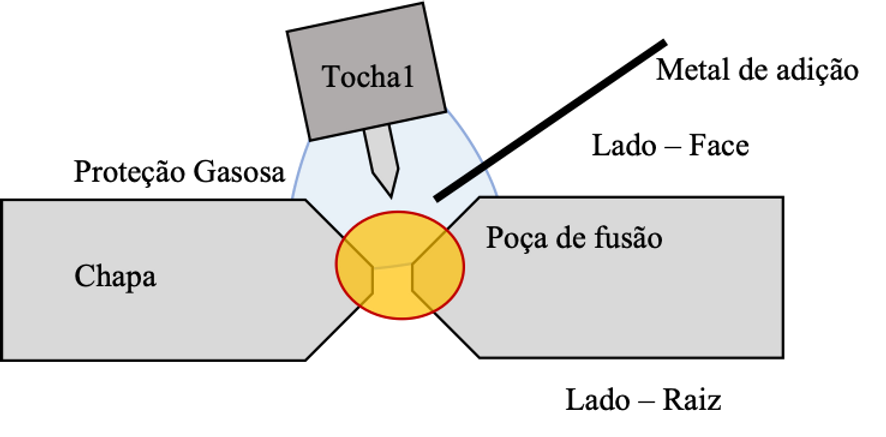

Esquemático do processo GTAW em uma junta de 6mm com chanfro em X.

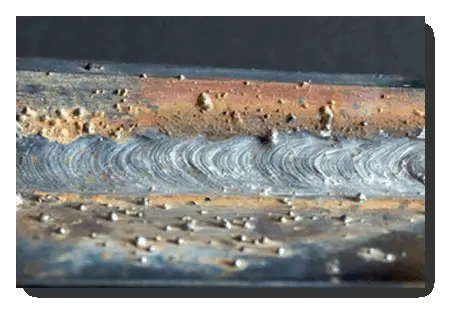

Sequência de passes do processo GTAW em uma junta de 6mm com chanfro em X.

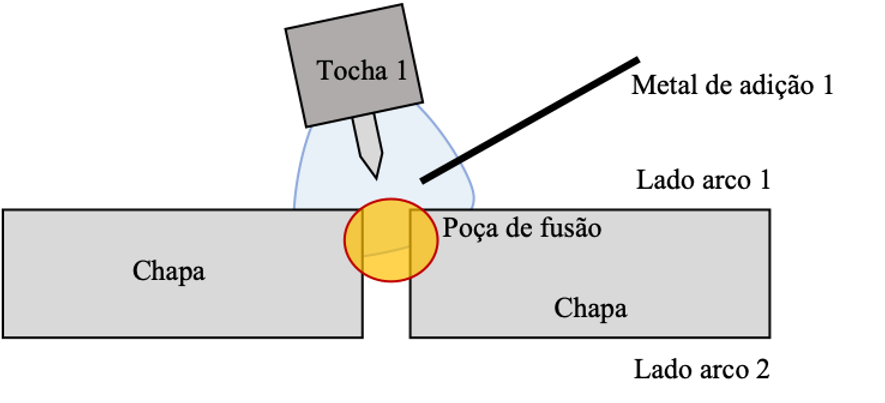

Esquemático do processo GTAW-DF no momento de ignição do primeiro arco em uma chapa de 6mm de espessura, sem chanfro.

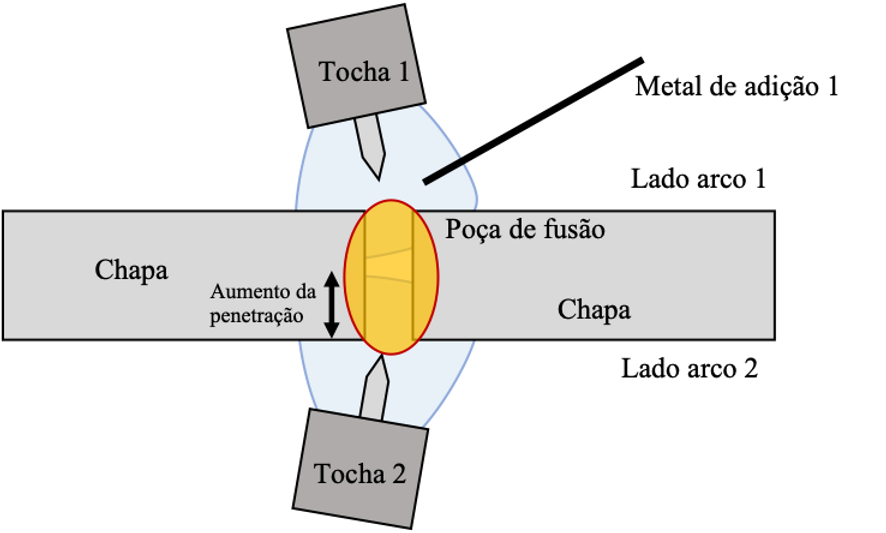

Esquemático do processo GTAW-DF no momento de ignição do segundo arco em uma chapa de 6mm de espessura, sem chanfro.

Na ultima figura, é possível observar o efeito da abertura do segundo arco, puxando a poça de fusão para a direção da tocha 2 e aumentando significativamente a penetração do processo.

Sequência de passes do processo GTAW-DF em uma junta de 6mm.

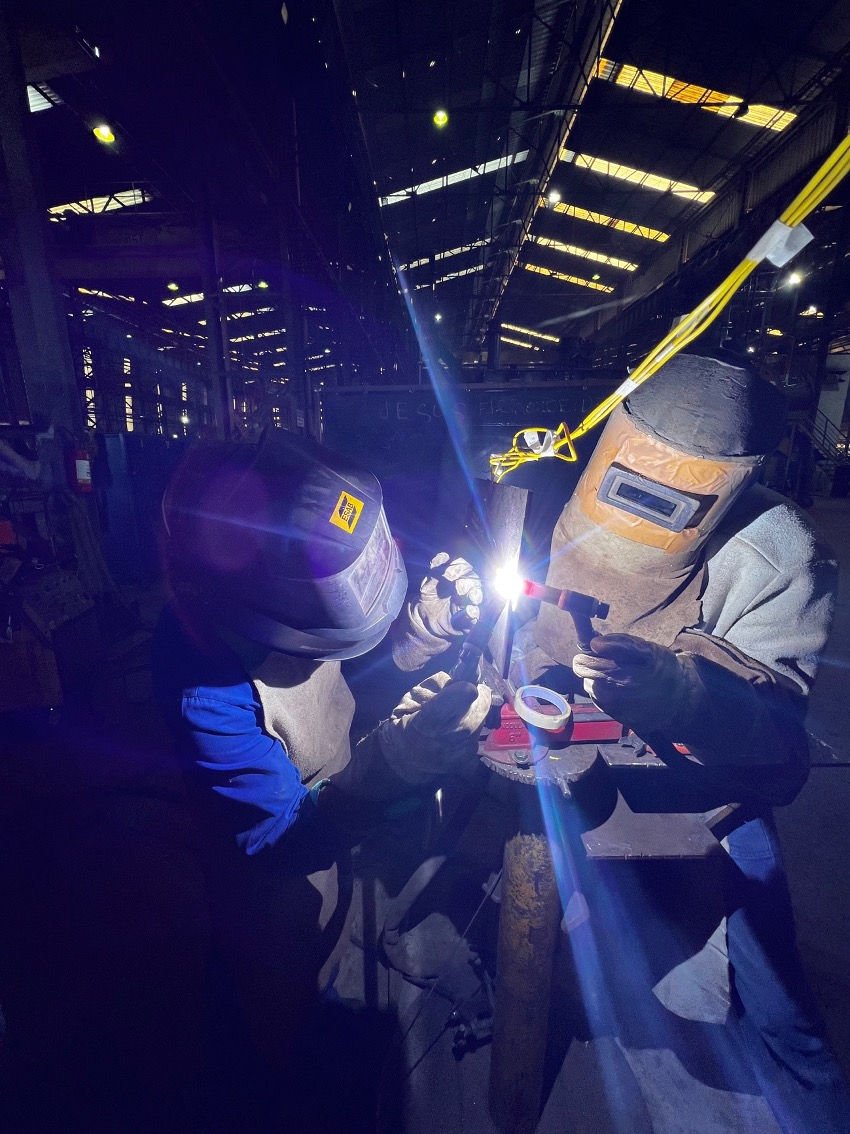

Os equipamentos de soldagem são os mesmos dos GTAW (TIG) convencional, porém precisa de duas máquinas de soldagem e dois soldadores trabalhando juntos. Confirma mais sobre o processo GTAW convencional neste artigo.

Aplicações

Esta variação do processo é somente aplicável para passes de raiz e onde se tem acesso pelos dois lados. A grande vantagem em relação ao processo convencional, é que com o GTAW-DF é possível alcançar maiores velocidades de soldagem para os passes de raiz, aumentando a produtividade, removendo necessidade de goivagem e purga, e menor índice de retrabalho em soldas que requerem ensaios volumétricos.

• Somente acessível em juntas com acesso pelos dois lados, ou seja, em chapas retas ou seções circulares com diâmetro maior de 500mm;
• Necessita de 2 soldadores simultâneos;
• Velocidade de soldagem 2 vezes maior que o GTAW convencional;
• Não necessita de muita limpeza no chanfro;
• Não necessita remover pontos de solda do chanfro, pois estes são fundidos novamente por completo;
• Chapas até 6mm necessitam somente de um passe para completar a junta;
• Elimina necessidade de goivagem ou limpeza pelo lado da raiz;
• Baixíssima incidência de defeitos de soldagem.
