A soldagem é fundamental em inúmeras indústrias, e o filete de solda, usado para unir peças em ângulo, é uma das técnicas mais comuns. Sua aparente simplicidade pode enganar; a execução correta, especialmente o planejamento da sequência de passes e a definição do tamanho, impacta profundamente a integridade estrutural, a eficiência e os custos do projeto.

Este artigo explora os filetes de solda, a importância crucial da sequência de deposição e a significativa diferença de custo ao aumentar minimamente seu tamanho, usando o exemplo de 5mm versus 7mm.

Entendendo o Filete de Solda

Um filete de solda une duas superfícies em ângulo (como em juntas “T” ou de canto), formando uma seção transversal aproximadamente triangular. Seus elementos chave são:

• Perna (Leg): A dimensão nominal do filete, medida da raiz à face em cada peça.
• Garganta (Throat): A menor distância da raiz à face, crítica para a resistência.

Filetes são essenciais em estruturas metálicas, navios, veículos, máquinas e muitas outras aplicações, transferindo cargas e garantindo a continuidade estrutural.

A Importância Vital da Sequência de Passes

Soldar um filete pequeno (ex: 3-5mm) pode ser feito em um único passe. No entanto, à medida que o tamanho aumenta, tentar depositar todo o material de uma vez causa problemas graves:

• Distorção: O excesso de calor localizado deforma as peças.
• Tensões Residuais: Tensões internas elevadas podem levar a trincas e reduzir a vida útil.
• Qualidade Metalúrgica: Resfriamento inadequado pode gerar microestruturas frágeis na solda e na Zona Termicamente Afetada (ZTA).
• Defeitos: Dificuldade em controlar a poça de fusão, especialmente fora da posição plana, leva a mordeduras, falta de fusão, etc.

Para evitar isso, filetes maiores são feitos em múltiplos passes, controlando o aporte térmico e garantindo a qualidade. Uma abordagem comum, embora possa variar com normas e processos, é:

1. Passe de Raiz: Garante penetração e fusão na base da junta.
2. Passes de Enchimento: Constroem o volume da solda sobre a raiz.
3. Passe de Acabamento: Completa a dimensão e garante um perfil suave.

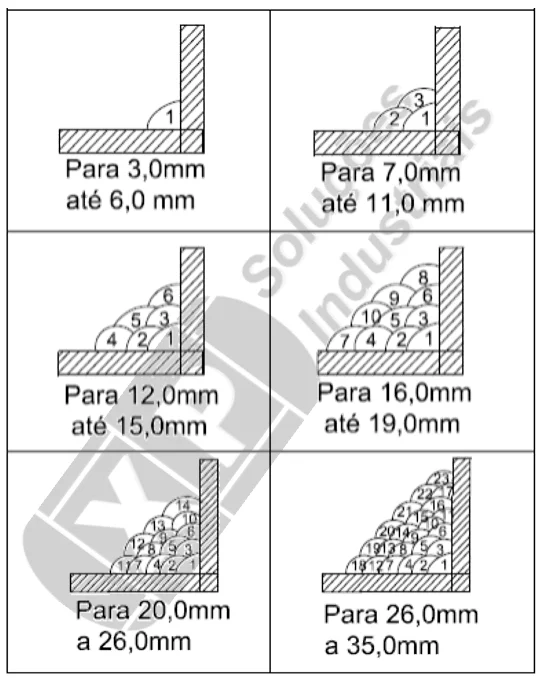

Diretrizes Comuns para Sequência de Passes:

• Filetes ≤ 7mm: Frequentemente em um único passe. Eficiente, mas exige controle à medida que se aproxima do limite de 7mm.
• Filetes de 8mm a 11mm: Tipicamente 1 passe de raiz + 2 passes subsequentes. Divide o calor, melhora o controle. Exige limpeza interpasses (se aplicável).
• Filetes de 11mm a 15mm: Requerem mais passes, como 1 raiz + 2 enchimento + 3 acabamento (ou similar). A complexidade aumenta para gerenciar calor e geometria.

Cada passe adicional aumenta o tempo de soldagem, o tempo de limpeza e o consumo de materiais. Especificação de Procedimento de Soldagem (EPS) definem os detalhes exatos para cada aplicação.

O Custo Oculto: Por Que 7mm Custa Muito Mais Que 5mm?

Um aumento de apenas 2mm na perna do filete parece pequeno, mas o impacto no custo é desproporcional. A razão está no volume de solda necessário. A área da seção transversal (A) de um filete triangular é aproximadamente:

A ≈ (Perna)² / 2

Calculando para nossos exemplos:

• Filete de 5mm: A₅ ≈ (5)² / 2 = 12.5 mm²
• Filete de 7mm: A₇ ≈ (7)² / 2 = 24.5 mm²

O aumento percentual no volume de metal de solda é:

Aumento % = [(24.5 – 12.5) / 12.5] * 100% = 96%

Um aumento de 40% no tamanho linear da perna resulta em quase 100% de aumento no volume de solda!

Isso impacta diretamente os custos:

1. Custo de Consumíveis (Arame/Eletrodo, Gás): Quase dobra. O custo é diretamente proporcional ao volume depositado.
2. Custo de Mão de Obra: Aumenta significativamente.
   • Depositar quase o dobro do material leva mais tempo, mesmo em um único passe (velocidade menor para 7mm).
   • Se o filete de 7mm exigir múltiplos passes (conforme diretrizes para filetes maiores ou requisitos específicos), o tempo de mão de obra (soldagem + limpeza interpasses) dispara, podendo triplicar ou mais em relação a um passe único.
3. Custo de Energia: Maior tempo de arco = maior consumo.
4. Custos Indiretos: Maior risco de distorção (e custo de correção/retrabalho), menor produtividade geral.

Quantificando o Aumento:

Considerando o dobro de consumíveis e o aumento substancial (ou drástico, se multipasse) no tempo de mão de obra, o custo total de um filete de 7mm pode facilmente ser 70% a 150% maior que o de um filete de 5mm. O aumento não é linear; ele é amplificado pelo volume e pelo tempo de trabalho.

Otimização é Chave: Não Superdimensione!

Este exemplo mostra por que superdimensionar soldas “por segurança” é financeiramente prejudicial. O tamanho do filete deve ser determinado por cálculos de engenharia para atender aos requisitos de resistência, conforme as normas aplicáveis.

Especificar o tamanho mínimo necessário e garantir que a fabricação utilize procedimentos eficientes e a sequência de passes correta é crucial para controlar custos sem comprometer a qualidade. A colaboração entre projeto e produção é fundamental.

Conclusão

O filete de solda é mais do que uma simples união; é um componente de engenharia onde planejamento e precisão são essenciais. A sequência de passes correta garante qualidade e controla problemas como distorção. A análise de custo entre filetes de 5mm e 7mm revela como pequenas alterações dimensionais podem explodir os custos devido ao aumento exponencial do volume de solda e do tempo de mão de obra.

Dimensionar corretamente com base na engenharia, planejar a execução e evitar superdimensionamentos desnecessários são práticas vitais para a eficiência, a qualidade e a viabilidade econômica de qualquer projeto soldado.
